Notstromeinspeisung ins Hausnetz

Vorrausetzungen & Wissen

Verbrauch berechnen & Kritierein für ein Notstromaggregat zur Hauseinspeisung

Man sollte sich grundlegend Gedanken machen welche Verbraucher im Haus betrieben werden sollen, erstell am besten eine Liste aller Verbraucher und notiere deren ungefähren Verbrauch in eine weitere Spalte. Rechnet dann alles zusammen – nun hat man den ungefähren Verbrauch, wenn alle Verbraucher „an“ sind. Weiterhin ist interessant, ob Du einen Herd (Drehstrom) oder andere größere Geräte in einer Notsituation betreiben möchtest. Danach richtet sich die Dimensionierung des Notstromaggregates, soll es 1-phasig oder 3-phasig sein? Weiterhin ist bei einem 3-phasigen Notstromgerät wichtig das alle 3 Phasen einen Überspannungsschutz besitzen, und bereits bei dieser Funktion sind diese Aggregate sehr Preis intensiv. Also sollte abgewogen werden, ob ein 1-phasiges Aggregat mit Überspannungsschutz ausreichend ist. Zu guter Letzt gibt es noch ein Kriterium Inverter oder Stromgenerator, kommen wir kurz und knapp zu den unterschieden. Inverter-Generatoren arbeiten im Teillastbereich sehr effizient, wenn weniger Leistung benötigt wird, arbeitet die Maschine sehr leise und verbraucht weniger Kraftstoff. Dies funktioniert, weil die Wechselrichterbaugruppe im Gegensatz zu herkömmlichen Generatoren die Motordrehzahl regeln kann.


Kriterien für ein Notstromaggregat zur Hauseinspeisung

  •  Inverter sind zu bevorzugen (weniger Verbrauch effizienter lauf)
  • Mindestens 6 KW Stromerzeuger (Inverter)
  • Liste erstellen aller Stromverbraucher die in der Notsituation betrieben werden sollen

Könner & Söhnen Stromerzeuger KS 10000E ATS – Generator Benzin 18 PS 4-Takt Benzinmotor mit E-Starter, Automatischer Spannungsregler 230V, Notstromautomatik, 8000 Watt, 1x16A, 1x32A Stromgenerator
LPG/Benzin-Generator K&S Könner&Söhnen KS 5000E G der DUAL FUEL-Serie, notstromaggregat 4500 W, Hand-/Elektroanlass, 2x16A, 12 V, stromerzeuger mit (AVR), stromaggregat, Generator Kurzschlussschutz
Mein Favorit
maXpeedingrods 5500 Watt Inverter Stromerzeuger mit Fernbedienung Notstromaggregat Hausversorgung Benzin Leise 4 Takt Generator 7,4 PS für Kühlschrank Bauindustrie Baustelle mit USB 230 V Steckdosen
maXpeedingrods Inverter Stromgenerator 3500W Benzin 4 Takt mit zwei 230V Steckdosen Leise und leicht als Notstromaggregat hausversorgung für Garage Werkstatt Baustelle
Könner & Söhnen Stromerzeuger KS 10000E ATS - Generator Benzin 18 PS 4-Takt Benzinmotor mit E-Starter, Automatischer Spannungsregler 230V, Notstromautomatik, 8000 Watt, 1x16A, 1x32A Stromgenerator
LPG/Benzin-Generator K&S Könner&Söhnen KS 5000E G der DUAL FUEL-Serie, notstromaggregat 4500 W, Hand-/Elektroanlass, 2x16A, 12 V, stromerzeuger mit (AVR), stromaggregat, Generator Kurzschlussschutz
maXpeedingrods 5500 Watt Inverter Stromerzeuger mit Fernbedienung Notstromaggregat Hausversorgung Benzin Leise 4 Takt Generator 7,4 PS für Kühlschrank Bauindustrie Baustelle mit USB 230 V Steckdosen
maXpeedingrods Inverter Stromgenerator 3500W Benzin 4 Takt mit zwei 230V Steckdosen Leise und leicht als Notstromaggregat hausversorgung für Garage Werkstatt Baustelle
Preis
999,00 EUR
519,00 EUR
1.359,00 EUR
329,99 EUR
Inverter
Leistung
8000 Watt
4000 Watt
‎5500 Watt
3500 Watt
Amazon Prime
Könner & Söhnen Stromerzeuger KS 10000E ATS – Generator Benzin 18 PS 4-Takt Benzinmotor mit E-Starter, Automatischer Spannungsregler 230V, Notstromautomatik, 8000 Watt, 1x16A, 1x32A Stromgenerator
Könner & Söhnen Stromerzeuger KS 10000E ATS - Generator Benzin 18 PS 4-Takt Benzinmotor mit E-Starter, Automatischer Spannungsregler 230V, Notstromautomatik, 8000 Watt, 1x16A, 1x32A Stromgenerator
Preis
999,00 EUR
Inverter
Leistung
8000 Watt
LPG/Benzin-Generator K&S Könner&Söhnen KS 5000E G der DUAL FUEL-Serie, notstromaggregat 4500 W, Hand-/Elektroanlass, 2x16A, 12 V, stromerzeuger mit (AVR), stromaggregat, Generator Kurzschlussschutz
LPG/Benzin-Generator K&S Könner&Söhnen KS 5000E G der DUAL FUEL-Serie, notstromaggregat 4500 W, Hand-/Elektroanlass, 2x16A, 12 V, stromerzeuger mit (AVR), stromaggregat, Generator Kurzschlussschutz
Preis
519,00 EUR
Inverter
Leistung
4000 Watt
Mein Favorit
maXpeedingrods 5500 Watt Inverter Stromerzeuger mit Fernbedienung Notstromaggregat Hausversorgung Benzin Leise 4 Takt Generator 7,4 PS für Kühlschrank Bauindustrie Baustelle mit USB 230 V Steckdosen
maXpeedingrods 5500 Watt Inverter Stromerzeuger mit Fernbedienung Notstromaggregat Hausversorgung Benzin Leise 4 Takt Generator 7,4 PS für Kühlschrank Bauindustrie Baustelle mit USB 230 V Steckdosen
Preis
1.359,00 EUR
Inverter
Leistung
‎5500 Watt
Amazon Prime
maXpeedingrods Inverter Stromgenerator 3500W Benzin 4 Takt mit zwei 230V Steckdosen Leise und leicht als Notstromaggregat hausversorgung für Garage Werkstatt Baustelle
maXpeedingrods Inverter Stromgenerator 3500W Benzin 4 Takt mit zwei 230V Steckdosen Leise und leicht als Notstromaggregat hausversorgung für Garage Werkstatt Baustelle
Preis
329,99 EUR
Inverter
Leistung
3500 Watt



Dein Hausverteilerschrank und die aktuellen VDE-Normen

Zum Einspeisen in einen bestehenden Hausverteilerschrank, ist zu allerst einmal zu prüfen in welchem Zustand euer Schrank ist. Dazu empfehle ich einen Elektriker zu kontaktieren welcher den Zustand des Schrankes bestimmt. In Deutschland gibt eine zentrale Norm mit der Abkürzung VDE in dieser ist gergelt welche Baugruppen nach dem heutigen Stand verbaut sein müssen um die maximalen Schutz für Personen zu gewährleisten. Sollte der Schrank schon einige Jahre alt sein, kann es sein das der Elektriker vorschlägt den Schrank mit neueren Komponenten zu versehen bevor eine Notstrom-Ein/Abschaltvorrichtung installiert werden darf.

Besonderheiten beim 1-Phasigen Einspeisen

Sollte eine 3-phasige Einspeisung vorgenommen werden, kann dieser Teil hier übersprungen werden, diese Aggregate werden meistens als Stromersatzgerät genutzt diese sind meist direkt als TN-Netz konfiguriert (also mit einem Neutralleiter). Aber kommen Wir nun zum 1-phasigen Einspeisen.

Mit welchen Einschränkungen muss man leben wenn man 1phasig einspeist?

Die wichtigste Einschränkung ist das du keine Drehstrom Geräte nutzen kannst, trotz dass man durch die Brücke auf alle Phasen einspeist, hat man durch die Phasenverschiebungen nicht auf allen Leitern die volle Leistung.

Wie schließt man nun über die 230V Steckdose vom Aggregat einen CEE Stecker an?

Die erste Frage stellt sich einen sofort, warum benötigt man einen CEE-Adapter, wenn man eine Schuko-Buchse hat. Dazu müssen Wir erstmal erläutern das die einfachen Stromaggregate und Inverter ein IT-Netz betreiben, das bedeutet das kein Nullleiter anliegt. Alle Leitungen sind Phasenleitungen. Dazu muss nun der Elektriker aus dem IT-Netz ein TN-Netz bauen. Wie wird das gemacht?

Der Elektriker erklärt einer dieser 2 Phasen als Nullleiter, in dem er eine beliebige Phase mit dem PE-Kabel verbindet. Am besten ist es, wenn man diese Nullleiter-Erklärung in einem CEE Adapter Stecker „verkabelt“ (von Schuko auf CEE), Vorteil: Du hast nun einen automatischen Verpolungsschutz. Du kannst N und Phase nicht mehr vertauschen, das ist wichtig da Du im Haus auf N und Phase korrekt anklemmen musst, sonst könnte es passieren, wenn Du das verdrehst, kann es sein das deine RCDs nicht mehr richtig auslösen und das wäre höchst gefährlich.

CEE Adapter Kabel Kupplung auf Schutzkontakt Stecker 35cm IP44 spritzwassergeschützt 230V / 16A 3-polig für Camping, Boot, Camper,
  • 230V Kabeladapter für Wohnmobil, Caravan und Bauwagen. CEE-Kupplung auf Schutzkontakt-Stecker.
  • 35cm Gummi Kabel Zuleitung H07RN-F 3G2,5, sehr flexibel. Inkl. Schutzkontakt-Stecker und CEE-Kupplung.
  • Oft verwendet auf dem Markt als Stromkabel für den Verkaufsstand, Grillwagen oder Bierwagen.
  • Schutzart IP44: zugelassen für den dauerhaften Einsatz im Freien / Außenbereich. Hoher Schutz gegen Wasser, Staub und Fremdkörper wie Schmutz, Sand, Steine.
  • 230V, 16A, 3-polig, max. 3.500W, mit Deckel

 Muss mein das Stromaggregat / Inverter geredet werden?

Ja, du musst dein  Aggregat zusätzlich erden und natürlich auch die PE Ader in deinem Hausnetz an PE klemmen. Du schützt somit deine Anlage. Wichtig ist das du Erdungskabel  mit einem Kabelquerschnitt von mindestens 6mm² verwenden solltest und einen 1 Meter langen Erdungsstab . Das Erdungskabel sollte mindestens 3,50 Meter vom Aggregat entfernt in die Erde gesteckt werden.

Was für Zubehör benötigt man für den Hausverteilerschrank?

Als erstes benötigt man erstmal einen Notstrom-Umschalter, mit diesem kann man im Notfall auf die Notstromversorgung umschalten.

Kraus&Naimer Kraus & Naimer KG63B K950 VE2 F437 Umsteller 4-polig 63 A mit Position Netz 0 Notstrom Lastschalter mit Schnappmontage
  • Kraus & Naimer Umschalter mit Stellung: NETZ – 0 – NOTSTROM , mit Nullstellung
  • Type: KA63B T904 VE2 +F437 , KA63B.T904.VE2.F437
  • Dauerstrom (Iu/Ith): 63A , Schaltleistung AC-23B (A): 22kW
  • 4-polig (L1, L2, L3, N) , 90° , Schutzart (IP) frontseitig: IP20 , mit Nullstellung
  • Schnappbefestigung , für Reiheneinbau auf 35-mm-Tragschiene DIN EN 60715

Weiterhin benötigt Ihr noch Kabel am den Umschalter in eure Anlage einzubauen, ein 10m² sollte bei den meisten ausreichen, ich bin auf Nummer sich gegangen und habe mir 16mm² gekauft.

Xenterio 10mm² Verdrahtungssatz für Zählerschrank/Elektroverteilung, 5x 3m Kabel (braun/schwarz/grau/blau/grün-gelb), 50 Aderendhülsen mit Kunststoffkragen
  • Elektro-Verdrahtungssatz mit 5x 3 Meter Kabel (H07V-K, 10 mm²) und 50 Iso-Aderendhülsen.
  • Der hochwertige, feindrähtige Verdrahtungssatz eignet sich zur inneren Verdrahtung von Zählerschränken, Schaltschränken, Elektroverteilungen, Baustromverteilern uvm.
  • 3 Meter H07V-K PVC-Aderleitung, VDE, feindrähtig, 10 mm², Farbe braun.
  • 3 Meter H07V-K PVC-Aderleitung, VDE, feindrähtig, 10 mm², Farbe schwarz.
  • 3 Meter H07V-K PVC-Aderleitung, VDE, feindrähtig, 10 mm², Farbe grau.

Was ich gemerkt habe das man sich längere Adernnhülsen für die Verkabelungen holt, da die Klemmblöcke sowie auch die Aufnahme des Umschalters einen längeren Schafft haben, daher kauft euch gleich noch ein paar Hilpress Aderendhülsen 16mm² isoliert 18mm lang blau 100 Stück x 16,0L  hinzu.

Der Schaltplan

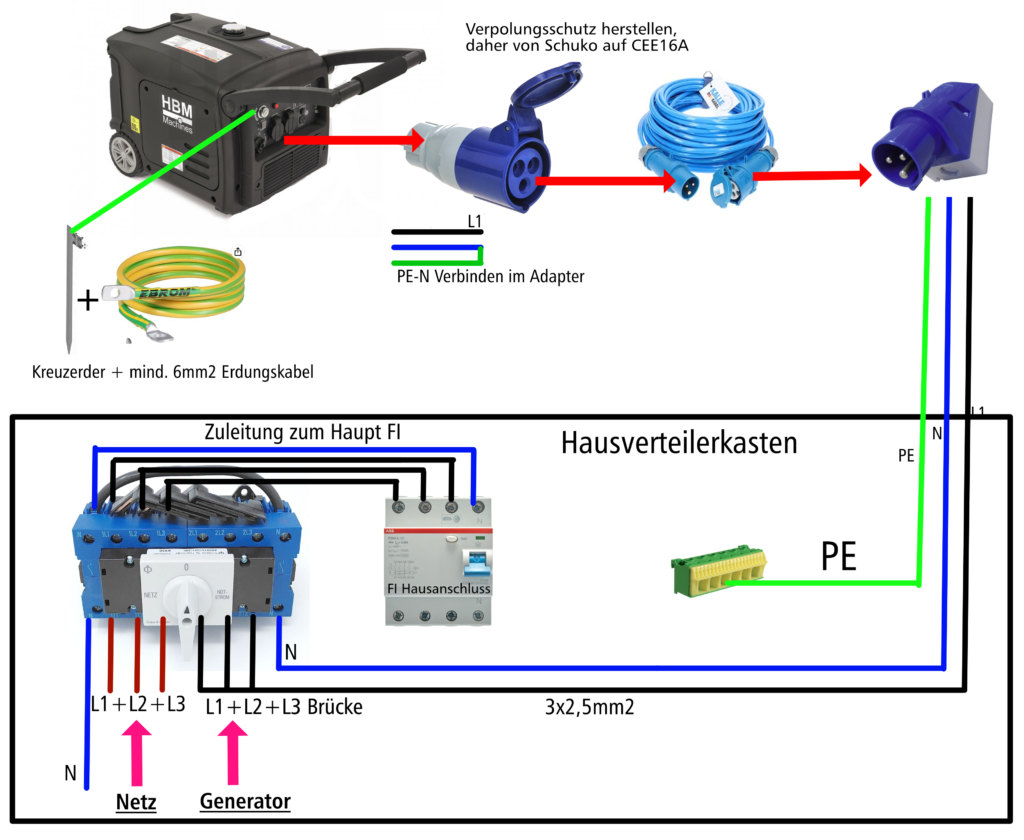

Dieser aufgezeigte Schaltplan entspricht nicht den konventionellen Standard eines Elektroschaltplans, der meist mit Software Systemen wir EPLAN erstellt werden. Ich nutzt gern die Möglichkeit mit Bildern die Verkabelung darzustellen da „fast“ jeder diese versteht und in wenigen Minuten die Lösung einfach erklärt ist. Wie gesagt können die Dimensionen der Kabelquerschnitte und das Notstromaggregat je nach Anforderung abgeändert werden. Daher fragt hierzu ab besten euren Elektriker eures Vertrauens.

notstromeinspeisung schaltplan

Einkaufsliste

Nun habe ich soviele Dinge erwähnt, daher habe ich mir die Arbeit gemacht und alle Produkte in eine Art Einkaufsliste gepackt die Ihr benötigt. Diese hat übrigens auch mein Vater verwendet 🙂

Angebot
Knipex Kabelschere brüniert, mit Mehrkomponenten-Hüllen 165 mm 95 12 165
  • Zum Schneiden von Cu- und Al-Kabeln, ein- und mehrdrähtig
Angebot
WEICON TOOLS Rundkabel-Stripper No. 13 | Entmanteler für Rund- und Feuchtraumkabel von 6 – 13 mm Ø
  • DETAILS – Der Rundkabel-Stripper entmantelt komfortabel alle gängigen Rundkabel und Feuchtraumkabel. Der abgerundete Werkzeugkopf ist an moderne Dosengeometrie angepasst. Der Stripper ist leichtgängig und platzsparend. Die Schnitttiefe muss nicht extra manuell reguliert werden.
KALLE DAS KABEL CEE Verlängerungskabel 230V Campingkabel – Hochwertige Campingleitung für Wohnwagen & Wohnmobile – Outdoor Caravan-Stromkabel mit Schutzart IP44 – H07RN-F 3G 2,5mm² 5 Meter
  • Zuverlässiges Campingkabel für Wohnwagen und Wohnmobile: Hochwertiges CEE-Kabel mit 230V CEE-Qualitätssteckern von der renommierten Firma Mennekes
Don Quichotte Staberder, Kreuzprofil, mit Anschlusslasche (EM023) | 1,50 m | 1 St.
  • Zur Errichtung von Erdungsanlagen für z.B. Antennen und Baustromverteiler
Angebot
as – Schwabe Erdungskabel – 3 m Aderleitung – Erdungsleiter – Erdungsleitung mit 1 Ringöse A8 / 16mm² & A10 / 16mm² – Für Kreuzerder – für Gewerbe & Baustelle – Made in Germany – gelb/grün, 70869
  • Sichere Verbindung: Flexibles und sicheres Arbeiten mit unserem 3 m Profi-Kabel – einfaches Ableiten von elektrischen Strömen in den Erdboden. Das Erdkabel eignet sich ideal für die Verbindung mit Erdungsstangen.
Aderendhülsen Set GUPTOMES krimpzangenset 0,08–16mm2 Aderendhülsenzange mit 700 stück Aderendhülsen Set 16-4 Aderendhülsen Tool Kit für Heimwerker und Hausgebrauch
  • ✅ Crimpzangen Aderendhülsen Set: This Crimpzange Kabelschuhe Set come with 1Crimpzangen and 700 piece kaltgepresstes Termi, 12 unterschiedlichen Kabelschuh-Typen. Mit unserem Crimping Tool erhalten Sie eine hochwertige Crimpzange für Aderendhülsen und für Verbinder.

Montage-Bilder

Die erste Montage hat bei meinem Vater in seiner Hausverteilerung stattgefunden, anbei ein paar Bilder. Hätte gern etwas mehr gemacht. Ich hoffe Ihr könnt euch jetzt den Einbau besser vorstellen. Viel Spass damit.
